ZKB301操作端電流隔離安全柵
 功能
接收安全場所的線性電壓/電流信號，經過隔離處理后輸出給危險
區域，驅動本安設備，如閥門定位器。
隔離柵限制從本安端子竄入危險場所的能量，確保系統本安防爆。
型號規格
 防爆技術指標
防爆標志：[Exia]ⅡC
認證參數：（端子7/10間、9/12間）
Um=250V
Uo=28V
Io=93mA
Po=655mW
Co=0.05μF
Lo=2.4mH
工作條件
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH
大氣壓力：86~106kPa
其他技術指標
工作電源：24VDC±10%
功 耗：≤0.8W（1入1出）
≤1.6W（1入2出）
≤2.0W（2入2出）
輸入信號：4~20mA，安全區
輸入阻抗：≤200Ω
輸出信號：4~20mA，危險區
輸出負載：≤650Ω
轉換精度：±0.15%F.S
溫度漂移：±0.01% F.S/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）

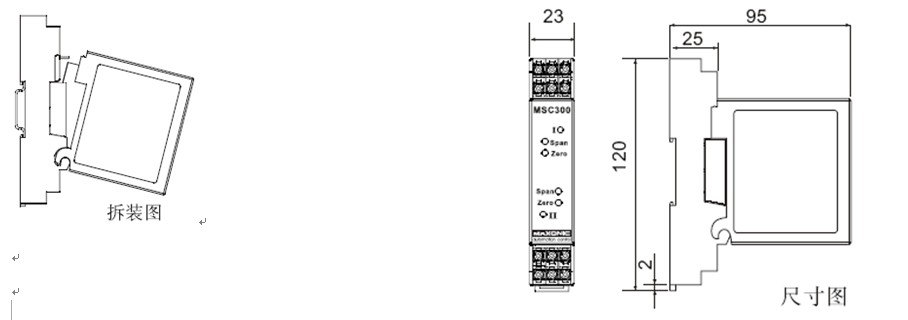

安裝方法 外形尺寸圖
35mm導軌卡裝；主機與底座可以插拔分離 （120mm*95mm*25mm）
 ZKB301操作端電流隔離安全柵

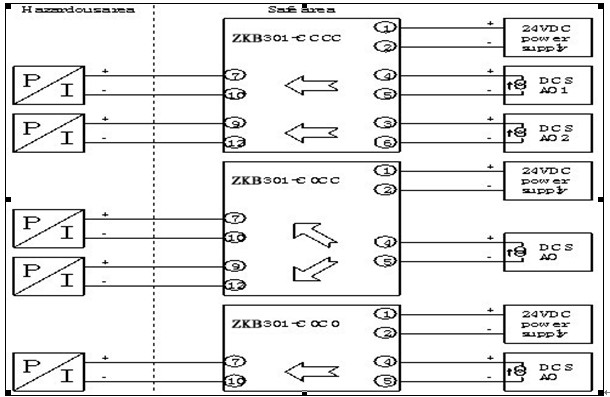

應用接線圖
 說明：
端子7、10 : 輸出1的正、負極
端子9、12 : 輸出2的正、負極
端子8、11 : 不連接
端子1、2 : 工作電源的正、負極
端子4、5 : 輸入1的正、負極
端子3、6 : 輸入2的正、負極 |
|
