ZKB304熱電阻溫度變送隔離柵
功能
接收危險場所的Pt100、Cu50、Cu100、Pt50或其他類型的熱電阻信號，
經過線性化處理，變換成與溫度成線性的標準信號，輸出給安全區域。
隔離柵限制從本安端子竄入危險場所的能量，從而確保系統本安防爆。

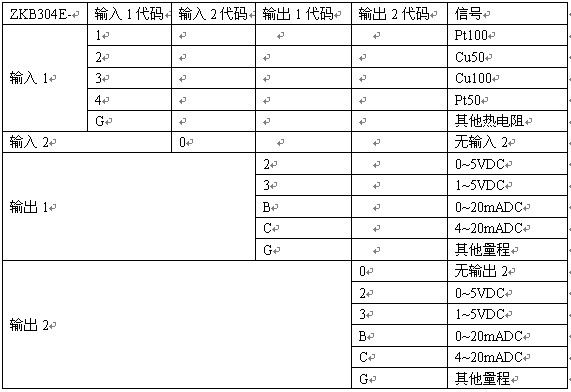

型號規格
 防爆技術指標
防爆標志：[Exia]ⅡC
認證參數：（端子7/9、8/9間）
Um=250V Uo=6.6V
Io=68mA Po=99mW
Co=15μF Lo=7mH
其他技術指標
工作電源：24VDC±10%
輸入信號：Cu50、Pt100
輸出信號：直流電流或電壓信號
功 耗：≤1.0W（1路20mA輸出）
≤1.5W（2路20mA輸出）
輸出負載：電流輸出，≤350Ω
電壓輸出，≥5KΩ
轉換精度：±0.2%F.S(△R>40Ω)
±0.4%F.S(40Ω≥△R≥20Ω)
溫度漂移：±100ppm/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
工作條件
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH
大氣壓力：86~106kPa
ZKB304熱電阻溫度變送隔離柵

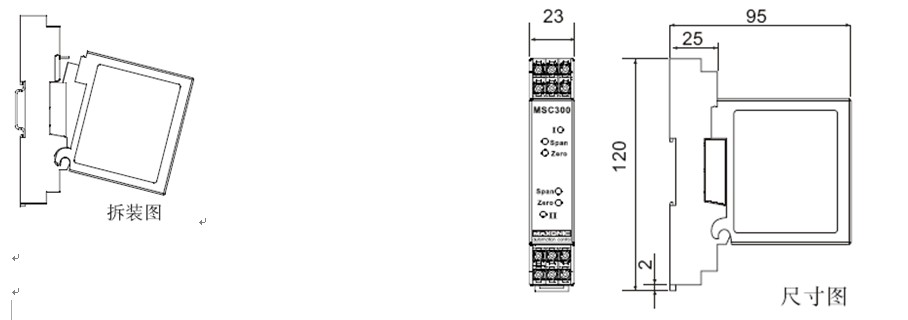

安裝方法 外形尺寸圖
35mm導軌卡裝；主機與底座可以插拔分離 （120mm*95mm*25mm）

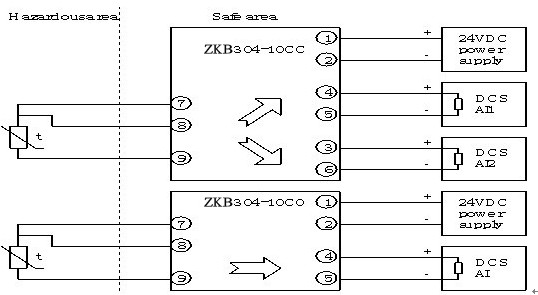

 應用接線圖
 說明：
端子7、8、9 : 熱電阻輸入的3個端子
端子10、11、12 : 不連接
端子1、2 : 工作電源的正、負極
端子4、5 : 輸出1的正、負極
端子3、6 : 輸出2的正、負極 |
|
