ZKC302E 配電隔離器
功能
本產品兼容配電和隔離2 種模式：配電模式，向現場的2 線制變送器提供工作電源，采樣變送器輸出的2
線制電流信號，經過隔離處理后轉換為4 線制電流信號輸出；隔離模式，采樣4 線制電流信號，經過隔離

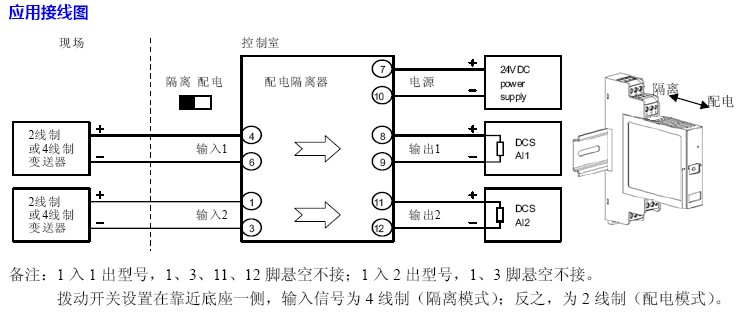

輸出4 線制電流信號。通過產品上側內置的撥動開關可設置輸入模式�？蛇x1 入1 出、1 入2 出、2 入2
出。
型號規格
技術指標
工作電源：24VDC±10%
功 耗：≤1.2W（1 入1 出）
≤1.8W（1 入2 出）
≤2.4W（2 入2 出）
輸入信號：
配電模式，2 線制4~20mA
隔離模式，4 線制4~20mA
配電電壓：配電模式，19~26V
配電保護：最大短路電流，40mA
最高開路電壓，26V
輸入阻抗：隔離模式，≤200Ω
輸出信號：4 線制4~20mA
輸出負載：0~350Ω
轉換精度：±0.1%F.S
溫度漂移：±0.01% F.S/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
|
