ZKC307E 配電轉換隔離器
功能

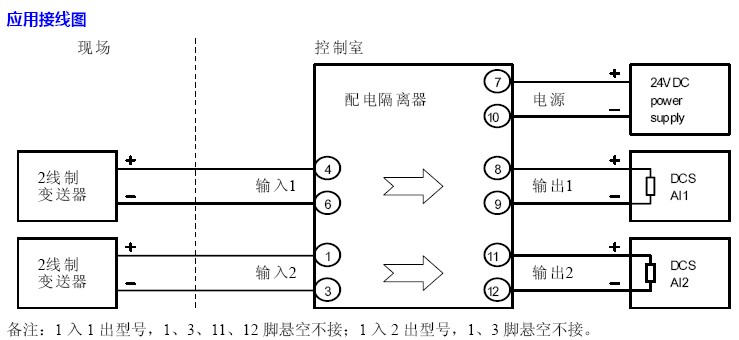

向現場的2 線制變送器提供工作電源，采樣變送器輸出的2 線制電流信號，經過隔離，變換成用戶指定的線性信號輸出。可選1 入1 出、1 入2 出、2 入2 出。

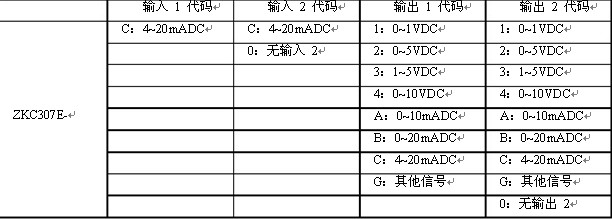

型號規格
技術指標
工作電源：24VDC±10%
功 耗：≤1.2W（1 入1 出）
≤1.8W（1 入2 出）
≤2.4W（2 入2 出）
輸入信號：2 線制4~20mA
輸入阻抗：電流輸入，≤200Ω；
電壓輸入，≥500kΩ
配電電壓：19~26V
配電保護：最大短路電流，40mA
最高開路電壓，26V
輸出信號：直流電流或電壓信號
輸出負載：電流輸出，0~350Ω；
電壓輸出，≥10kΩ
轉換精度：±0.2%F.S
溫度漂移：±0.01% F.S/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
|
