功能

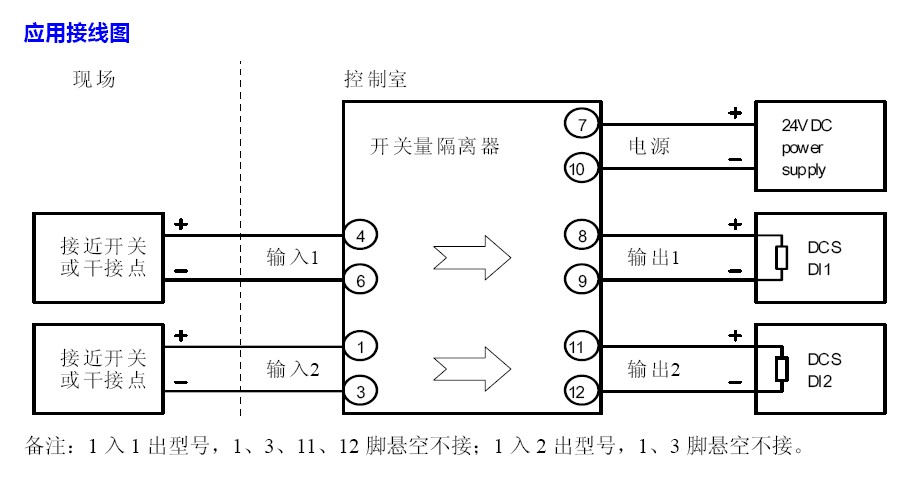

接收來自現場的開關信號，如接近開關的信號，隔離后輸出。可選1 入1 出、1 入2 出、2 入2 出。
技術指標
工作電源：24VDC±10%
功 耗：≤2W（2 入2 出）（無源輸出）
≤3W（2 入2 出）（有源輸出）
輸入信號：
無源開關輸入（干觸點）：
短路電流：8mA
開路電壓：8V
回路電流≤1.2mA 表示“關”
回路電流≥2.1mA 表示“開”
有源開關輸入：
訂貨協商技術指標
輸出信號：
無源繼電器輸出：
觸點類型：常開
觸點容量：0.2A/30VDC
無源集電極輸出：
外供電源：≤30VDC
電流負載：≤60mA
有源輸出：高電平≥20V；低電平≤3V
最大輸出能力24VDC/30mA
開關頻率：≤5kHz（集電極輸出）
≤20Hz（繼電器輸出）
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
|
